SKU: ISPD

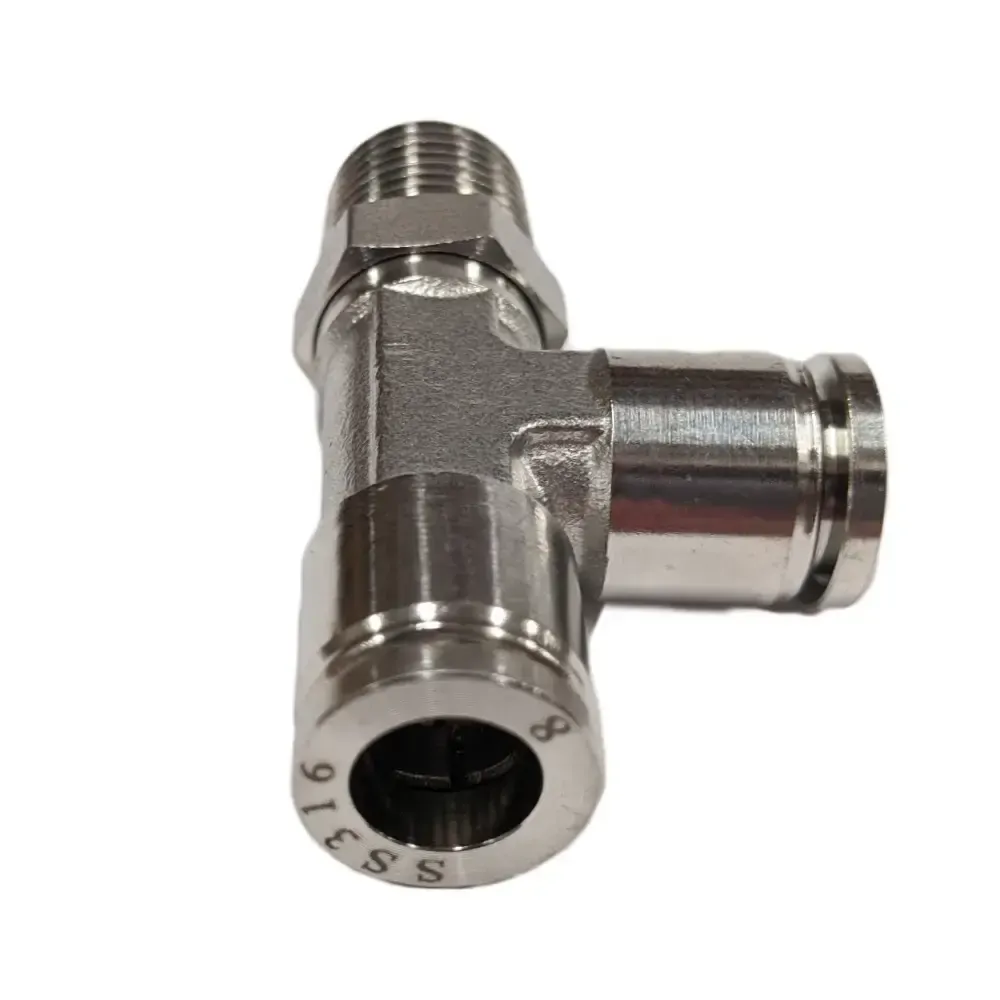

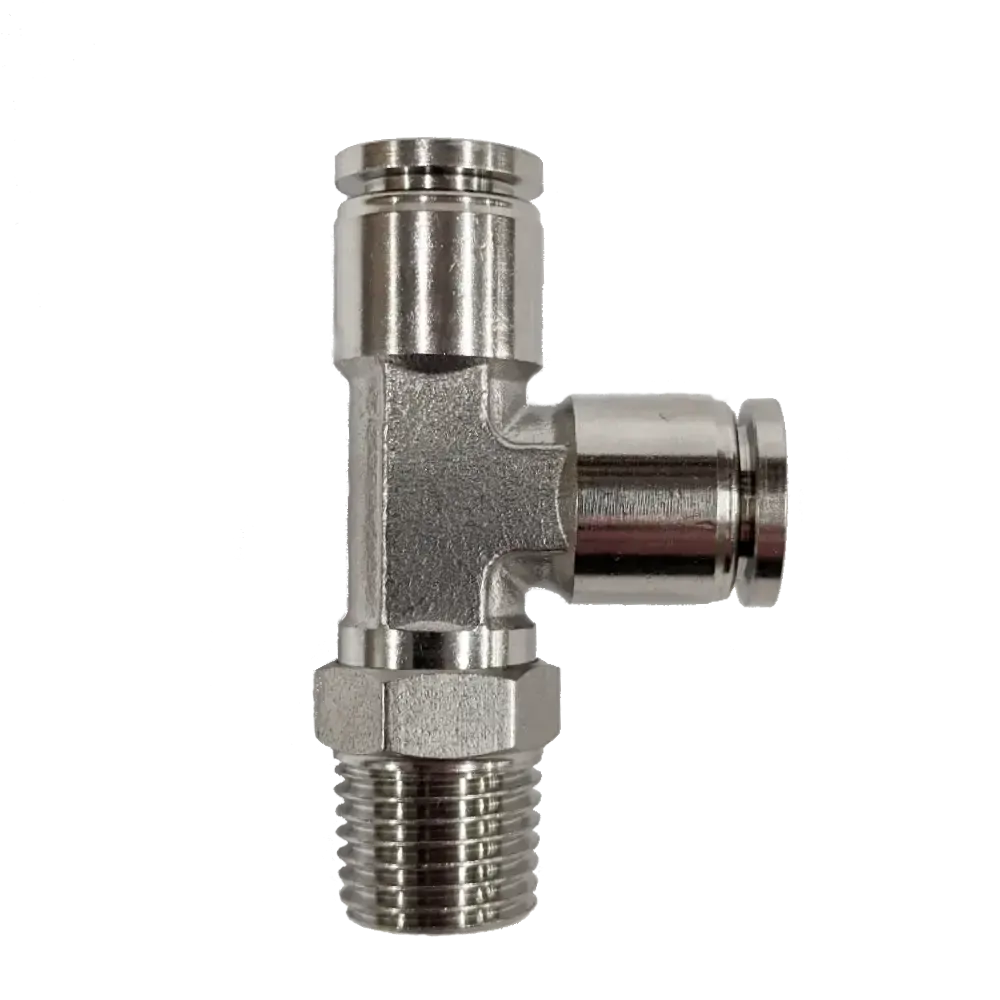

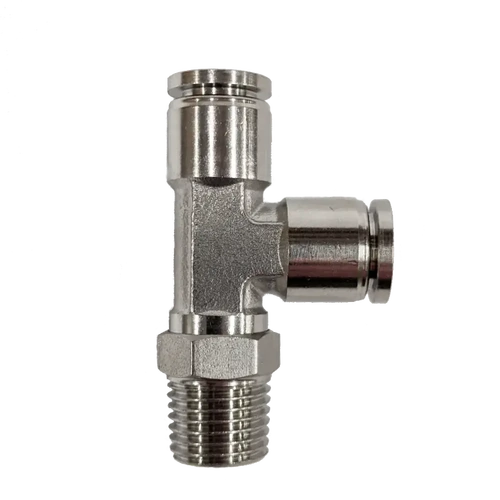

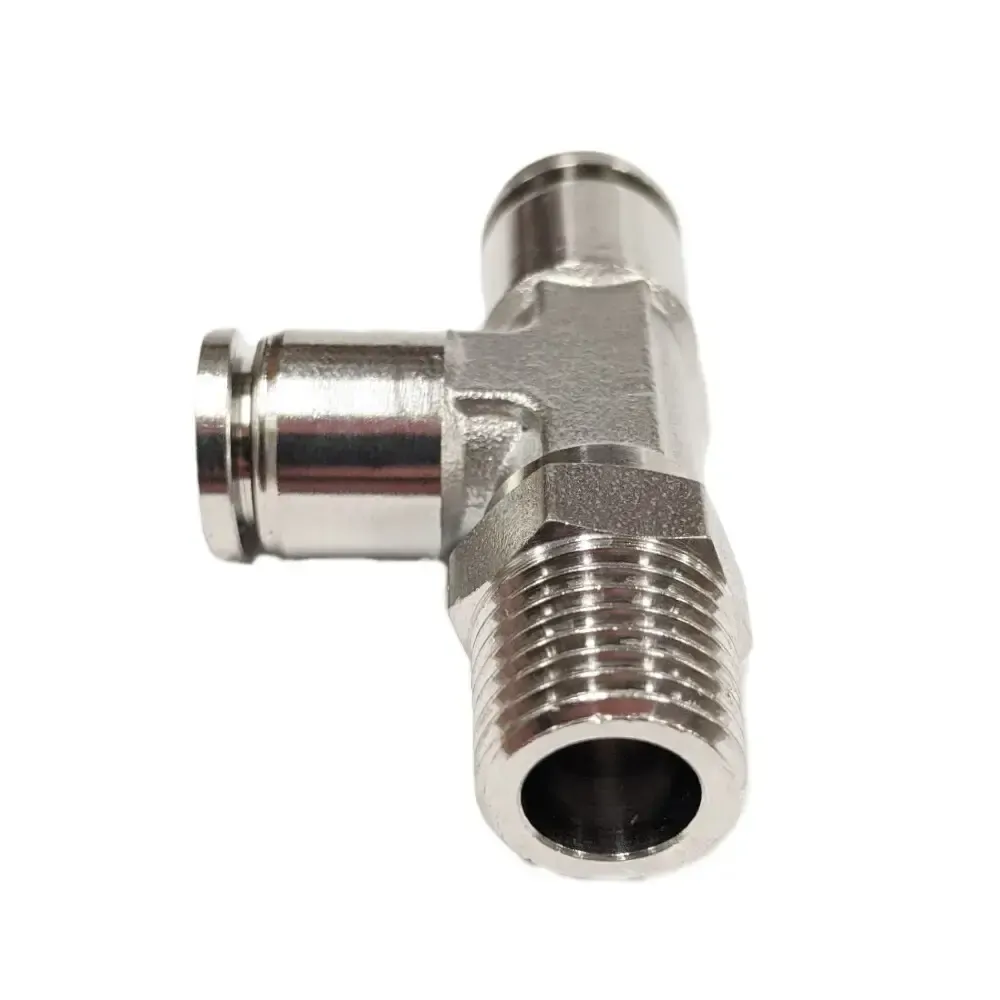

316 Stainless Steel Imperial Push Fit Male Branch Tee

From $22.00

Inc GST
Sold Out
Make an Enquiry

Imperial Stainless Steel Male Run Tee Push Fit Fitting Dimensions

Model B C ØD E F R L2 L1 L
ISPD1/2-02 11 18.7 1/2 19.2 S19 1/4 30.5 28.8 57.6
ISPD1/2-03 11 18.7 1/2 19.2 S19 3/8 31 28.8 57.6
ISPD1/2-04 14.5 18.7 1/2 19.2 S22 1/2 34.5 28.8 57.6
ISPD1/2-06 14.5 18.7 1/2 19.2 S27 3/4 34.5 28.8 57.6
ISPD1/2-08 16 18.7 1/2 19.2 S34 1 37 28.8 57.6
ISPD3/8-02 11 15.5 3/8 18.4 S17 1/4 28.5 24.6 49.2
ISPD3/8-03 11 15.5 3/8 18.4 S17 3/8 29 24.6 49.2
ISPD3/8-04 14.5 15.5 3/8 18.4 S22 1/2 32.5 24.6 49.2
ISPD5/16-01 8 13.7 5/16 16.8 S14 1/8 23.9 22 44
ISPD5/16-02 11 13.7 5/16 16.8 S14 1/4 27.4 22 44
ISPD5/16-03 11 13.7 5/16 16.8 S17 3/8 27.9 22 44
ISPD5/16-04 14.5 13.7 5/16 16.8 S22 1/2 31.4 22 44
ISPD1/4-01 8 11 1/4 16.4 S12 1/8 21 21.1 42.2
ISPD1/4-02 11 11 1/4 16.4 S14 1/4 24.5 21.1 42.2
ISPD1/4-03 11 11 1/4 16.4 S17 3/8 25 21.1 42.2
ISPD1/4-04 14.5 11 1/4 16.4 S22 1/2 28.5 21.1 42.2

All dimensions are in mm unless shown otherwise.

Tube Size 1/4" to 1/2"
Thread Size 1/4" to 1/2"
Function Male Branch Tee Push Fit

DATA SHEET
.
.
