SKU: GVF8S

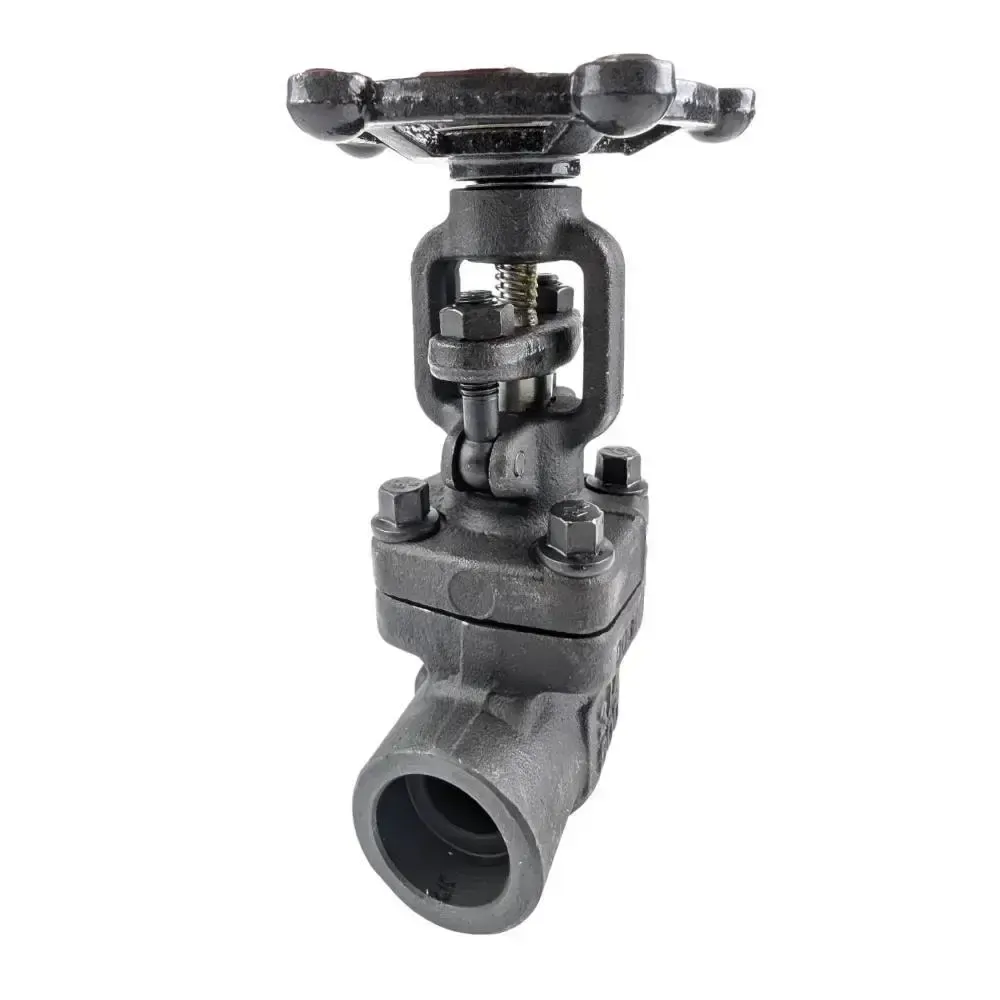

Class 800 Socket Weld Forged Steel Gate Valve

From $60.50

Inc GST
Sold Out
Make an Enquiry

Class 800 Forged Steel Solvent Weld Gate Valve

Model Size (Socket Weld) L H Ø A B
GVFS8-04 1/2" 79 155 100 9.5 21.8
GVFS8-05 3/4" 92 155 100 12.5 27.2
GVFS8-06 1" 111 176 125 12.5 33.9
GVFS8-07 1 1/4" 120 200 160 12.5 42.7
GVFS8-08 1 1/2" 120 220 160 12.5 48.8
GVFS8-09 2" 140 255 180 16 61.2

All dimensions in mm unless shown otherwise.

Class 800 Forged Steel Solvent Weld Gate Valve

NUMBER NAME MATERIAL
1 BODY A105
2 SEAT 1Cr13
3 DISC 1Cr13
4 STEM 1Cr13
5 BONNET GASKET 201+FLEXIBLE GRAPHITE
6 BONNET A105
7 BONNET BOLT A193 B7
8 PACKING I SOFT GRAPHITE
9 PACKING II WIRE PACKING
10 PIN 45# STEEL
11 PACKING BUSHING 2Cr13
12 PACKING PLATE A105
13 NUT A194 2H
14 EYELET BOLT A193 B7
15 GASKET 65Mn
16 STEM NUT 35/1CR13
17 HAND WHEEL MALLEABLE CAST IRON
18 LOCK NUT A194 2H

Size 1/2" to 2" Socket Weld
Body Forged Steel
Seat Metal
Pressure Range 0 to 136 BAR

DATA SHEET
.
.
